襯里隔膜閥

來源：上海鑄創閥門 日期：2010-5-13 18:48:04 人氣：標簽：

產品規范	設計規范	結構長度	連接法蘭	試驗-檢驗	產品標識	供貨規范
產品規范	GB/T12239	GB/T12221	JB/T78:JB/T79	JB/T13927	GB/T12220	JB/T7928

零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
閥瓣、閥桿	35	1Cr13	1Cr18Ni9TI	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni42Mo2
襯里、閥座	PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性F4 Solubility)
隔膜	FEP(F46)/CR(氯丁橡膠) PFA(可溶性F4)FPDA(乙丙橡膠)
支架	WCB		CF8		CF8
閥桿螺母	ZCuAII0Fe3		1Cr17Ni2		1Cr18Ni9TI
緊固螺栓	35		硝酸類		醋酸類
螺母	45		0Cr18Ni9TI		0Cr18Ni9TI
手輪	WCB		WCB		WCB

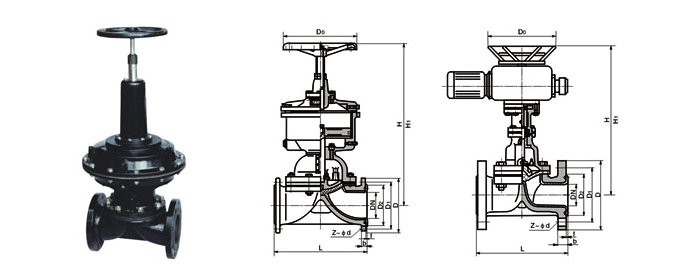

公稱通經		標準值							參考值
DN (mm)	NPS (inch)	標準值							參考值
		L	D	D1	D2	F	B	Z-ØD	De	H	H1	WT(KG)
		PN0.6MPa
15	1/2	125	80	55	40	2	12	4-Ø12	100	105	110	3.5
20	3/4	135	90	65	50	2	14	4-Ø12	100	115	125	4
25	1	145	100	75	60	2	14	4-Ø12	120	120	135	5.5
32	1 1/4	160	120	90	70	2	16	4-Ø14	120	125	150	8
40	1 1/2	180	130	100	80	3	16	4-Ø14	140	135	175	11
50	2	210	140	110	90	3	16	4-Ø14	140	155	195	14
65	2 1/2	250	160	130	110	3	16	4-Ø14	200	170	200	23
80	3	300	185	150	125	3	18	4-Ø18	200	200	255	29
100	4	350	205	170	145	3	18	4-Ø18	280	270	325	46
125	5	400	235	200	175	3	20	8-Ø18	320	335	405	70
150	6	460	260	225	200	3	20	8-Ø18	320	370	450	95
200	8	570	315	280	255	3	22	8-Ø18	400	480	600	170
250	10	680	370	235	310	3	24	12-Ø18	500	545	620	270
300	12	790	435	395	362	4	24	12-Ø23	500	585	680	320

公稱通經		標準值							參考值
DN (mm)	NPS (inch)	標準值							參考值
		L	D	D1	D2	F	B	Z-ØD	De	H	H1	WT(KG)
		PN1.0MPa
15	1/2	125	95	65	45	2	14	4-Ø14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-Ø14	100	115	125	4
25	1	145	115	85	65	2	16	4-Ø14	120	120	135	5.5
32	1 1/4	160	135	100	78	2	18	4-Ø18	120	125	150	8
40	1 1/2	180	145	110	85	3	18	4-Ø18	140	135	175	11
50	2	210	160	125	100	3	20	4-Ø18	140	155	195	14
65	2 1/2	250	180	145	120	3	20	4-Ø18	200	170	200	23
80	3	300	195	160	135	3	22	4-Ø18	200	200	255	29
100	4	350	215	180	155	3	22	8-Ø18	280	270	325	46
125	5	400	245	210	185	3	24	8-Ø18	320	335	405	70
150	6	460	280	240	210	3	24	8-Ø23	320	370	450	95
200	8	570	335	295	265	3	26	8-Ø23	400	480	600	170
250	10	680	390	350	320	3	28	12-Ø23	500	545	620	270
300	12	790	440	400	368	4	28	12-Ø23	500	585	680	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-Ø14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-Ø14	120	120	130	5
25	1	160	115	85	65	2	16	4-Ø14	140	125	140	6
32	1 1/4	180	135	100	78	2	18	4-Ø18	140	130	155	9
40	1 1/2	200	145	110	85	3	18	4-Ø18	160	140	180	12
50	2	230	160	125	100	3	20	4-Ø18	160	160	200	15
65	2 1/2	290	180	145	120	3	20	4-Ø18	200	175	205	24
80	3	310	195	160	135	3	22	4-Ø18	200	205	260	30
100	4	350	215	180	155	3	24	8-Ø18	280	275	330	48
125	5	400	245	210	185	3	26	8-Ø18	320	340	410	75
150	6	480	280	240	210	3	28	8-Ø23	320	375	460	105
200	8	600	335	295	265	3	30	8-Ø23	400	485	605	182
250	10	730	405	355	320	3	32	12-Ø25	500	550	625	295
300	12	850	460	410	375	4	34	12-Ø25	500	590	685	345
