CS41H自由浮球式蒸汽疏水閥產品介紹 ：

自由浮球式蒸汽疏水閥是目前國內最先進的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的水平。由于浮球精度高，能確保疏水閥的密封性能，整個球面都可為密封面，使用壽命很長。自由浮球式蒸汽疏水閥的獨特優點：是選用內置排空氣閥，非常靈敏，工作質量高，能延長自由浮球式蒸汽疏水閥的整體使用壽命。自由浮球式疏水閥的最大優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，最小過冷度為 0℃ ，能使加熱設備達到最佳工作效率；它的最低工作壓力 0.01Mpa ，最大背壓率 ≤85% 。
   該產品是石油、化工、印染、制藥、造紙、食品等工業加熱設備最理想的疏水閥。
自由浮球式蒸汽疏水閥規格及技術參數 ：
  公稱通徑（ DN ）： 15-150 ；
  公稱壓力（ PN ）： 1.6-4.0Mpa ；
最高工作壓力 (PMO) ： 0.2-1.6 Mpa ；
最高工作溫度 (TMO) ： 350 ℃；
  工作介質：蒸汽凝結水；
  無負荷漏氣率小于 3% ；過冷度 0.5%
  最高工作壓力
自由浮球式蒸汽疏水閥工作原理 ：

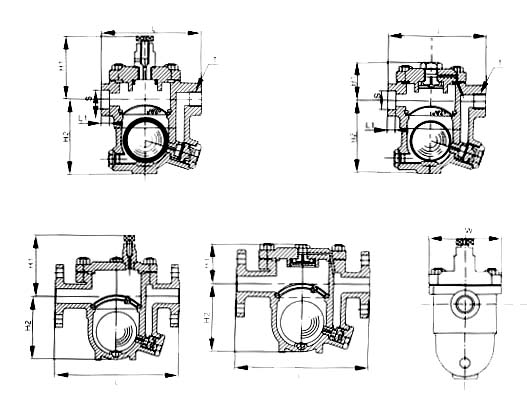

    自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，手動排空氣閥能迅速排除不凝結氣體，疏水閥開始進入工作狀態，低溫冷凝水流進疏水閥，凝結水的液位上升，浮球上升，開啟閥門。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，自動排空氣閥已經關閉；裝置進入正常運行狀況，凝結水減少，液位下降，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。

自由浮球式蒸汽疏水閥自由疏水閥排水量表

型號	通徑 (mm)	最高工作壓力	不同壓差 (△P)下的排水量（Kg/h)
			0.5	0.2	0.4	0.6	0.8	1.0	1.2	1.6	2.0	2.5	3.0	3.5	4.0
CS11H-16   CS11H-16C   CS41H-16	15 20 25	0.4	310	500	620
		0.8	260	390	500	550	580
		1.2	300	340	370	400	430	460	490
		1.6	260	290	320	350	380	410	440	470
CS11H-16   CS41H-16   CS11H-16C   CS41H-16C   CS41H-25   CS41H-40	15 20 25	0.4	490	750	980
		0.8	430	650	760	820	890
		1.2	400	510	570	620	700	760	820
		1.6		390	450	510	570	620	700	760
		2.5				280	340	380	440	500	560	620
		4.0							290	330	380	430	480	520	560
CS41H-16   CS41H-16C   CS41H-25   CS41H-40	25 32 40 50	0.4	1850	2500	2980
		0.8	1250	1900	2100	2450	2750
		1.2	900	1450	1650	1900	2100	2250	2400
		1.6		1200	1560	1450	1450	1650	1750	2100
		2.5				700	850	950	1050	1200	1350	1650
		4.0						700	750	800	860	920	980	1050	1150
CS41H-16   CS41H-16C   CS41H-25   CS41H-40	40 50	0.4	2800	4250	5800
		0.8	1800	2980	3650	4250	4750
		1.2		2500	3000	3450	3900	4100	4500
		1.6		2150	2650	3000	3300	3600	3950	4100
		2.5					2100	2650	3000	3300	3650	3900
		4.0						1000	1350	1650	1950	2250	2500	2750	3000
CS41H-16   CS41H-16C   CS41H-25   CS41H-40	50 65 80 100 150	0.4	5000	8500	11500
		0.8	4200	6200	7800	8900	9500
		1.2	2200	3600	4700	5500	6200	6800	7600
		1.6		3600	4400	5000	5400	5900	6100	6800
		2.5				3200	3600	3900	4200	4700	5100	5400
		4.0						2850	3000	3250	3700	3950	4050	4400	5000

自由浮球式蒸汽疏水閥安裝及使用說明 ：
1、浮球式疏水閥在安裝前必須清冼管路，除去雜物。
2、 疏水閥應水平安裝，疏水前的管道要朝疏水閥方向下坡一點，以免產生汽鎖現象 , 其閥體上指示的流向必須與管路內凝結水的流向一致。
3、本閥在安裝時，應盡可能接近供熱設備，管路直徑不能小于本閥的公稱通徑。
4、本閥應安裝在蒸汽管路的末端，最低點。
5、整個裝置中，各設備各安裝疏水閥，分別排出凝結水，以免產生汽阻現象，影響加熱效果。
6、若長期停止送汽時，疏水閥體內的積水應由閥體下端螺塞孔排出。
7、在每個疏水閥前后要安裝門，宜采用閘閥，以便于維修疏水閥時使用。

訂貨正確選型條件：
1 、根據用汽設備最大耗汽量乘選用倍率（ 2 — 3 倍），為最大凝結水量來選疏水閥的排水量。
2 、疏水閥的最高工作壓差，（即閥前工作壓力減去閥后背壓）有背壓要注明。
3 、疏水閥的最高工作溫度。
4 、疏水閥使用工況。
5 、連接方式。
6 、閥體材料。
