X43W型二通旋塞閥

來源：上海鑄創閥門日期：2010-5-11 20:49:53 人氣：標簽：

二通旋塞閥主要性能規范

型號	公稱壓力 PN(MPa)	試驗壓力PS(MPa)		適用介質	工作溫度（℃）
型號	公稱壓力 PN(MPa)	殼體	密封	適用介質	工作溫度（℃）
X43W-1.0C	1.O	1.5	1.1	煤氣、油品	≤200
X43T-1.0P	1.0	1.5	1.1	硝酸類	≤250
X43W-1.0R	1.0	1.5	1.1	醋酸類	-20～150

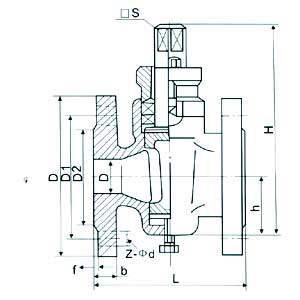

二通旋塞閥主要尺寸

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	D	D1	D2	f	b	z-Φd	□s	h	H
X43W-1.OC X43W-1.OR X43W-1.OP	15	80	95	65	45	2	14	4-Φ14	14	26	99
	20	90	105	75	55	2	16	4-Φ14	14	34	124
	25	110	115	85	65	2	16	4-Φ14	17	38	133
	32	115	135	100	78	2	18	4-Φ18	18	45	152
	40	150	145	110	85	3	18	4-Φ18	26	55	212
	50	170	160	125	100	3	20	4-Φ18	28	74	260
	65	220	180	145	120	3	20	4-Φl8	32	82	295
	80	250	195	160	135	3	22	4-Φ18	40	95	327
	1OO	300	215	180	155	3	26	8-Φ18	45	135	425
	125	350	245	21O	185	3	24	8-Φ18	54	154	482
	150	400	280	240	210	3	24	8-Φ23	62	172	512
	200	450	335	295	265	3	24	8-Φ23	75	195	605
	250	530	390	350	320	3	28	12-Φ23	85	230	660
	300	580	440	400	368	3	30	12-Φ23	1OO	263	760

二通旋塞閥主要零件材料

零件名稱	閥體	塞子	填料壓蓋	填料
X43W-1.0C	鑄鋼	鑄鋼	可鍛鑄鐵	油浸石棉盤根柔性石墨
X43W-1.0P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼
X43W-1.OR	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
